Нутромер: Заглядывая в Самую Суть (и Внутрь Детали)

Знаете, в мире измерений есть свои звезды, а есть свои “рабочие лошадки”, которые тихо и незаметно делают свою важную работу. Штангенциркули и микрометры – это как парадные инструменты, о них все знают. А вот нутромер – это такой скромный, но невероятно нужный трудяга. Он не измеряет что-то снаружи, он проникает внутрь, чтобы понять, какой там “диаметр” или “расстояние”.

Что это за “зверь” – нутромер?

Проще говоря, нутромер – это инструмент для высокоточного измерения внутренних размеров. Представьте, вам нужно узнать точный диаметр отверстия, или расстояние между двумя внутренними поверхностями, или ширину паза. Штангенциркуль тут не всегда годится, особенно если отверстие глубокое или очень точное. Вот тут на сцену и выходит нутромер.

Его основная задача – определить внутренний размер с высокой точностью, зачастую до сотых или даже тысячных долей миллиметра. Это крайне важно в машиностроении, приборостроении, ремонте двигателей – везде, где малейшее отклонение от нормы может привести к серьезным проблемам.

Немного истории: От “на ощупь” до прецизионных технологий

Как и большинство измерительных инструментов, нутромеры прошли долгий путь развития. Изначально, для грубых внутренних измерений использовались, конечно, просто калибры – этакие “эталонные” штыри или пластины, которыми проверяли, проходит ли деталь или нет. Но это давало только ответ “да/нет”, без точного значения.

С развитием механики и машиностроения, особенно во время промышленной революции, когда точность становилась критически важной, возникла потребность в измерительных инструментах, способных давать числовые значения внутренних размеров.

Первые прототипы современных нутромеров, вероятно, появились в XIX веке, когда инженеры стали активно применять принцип рычажных и винтовых механизмов для усиления малейших перемещений и их преобразования в видимые показания. Конечно, они были куда менее точны и удобны, чем современные.

Значительный прорыв произошел с появлением индикаторных головок и затем микрометрических механизмов, адаптированных для внутренних измерений. Постепенно, с развитием материаловедения и технологий обработки, нутромеры становились всё более точными, надежными и разнообразными, отвечая растущим потребностям промышленности.

Какие бывают нутромеры? Разнообразие для каждой “внутренности”

Как и микрометры, нутромеры не универсальны. Они бывают разных типов, каждый из которых лучше всего подходит для своей конкретной задачи.

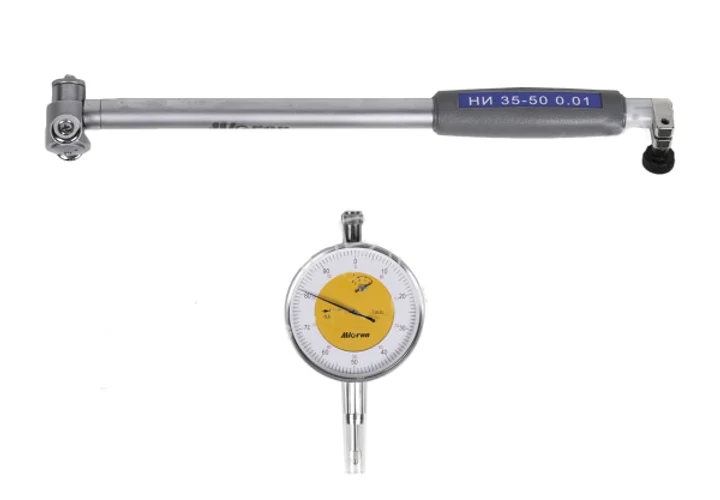

  1. Индикаторные нутромеры (двухконтактные):
    • Принцип работы: Это, пожалуй, самый распространенный тип. Они состоят из измерительной головки (часто с двумя или тремя контактами), стержня для увеличения диапазона измерения и индикатора часового типа (или цифрового дисплея).
    • Особенности: Очень удобны для быстрого и относительно точного измерения диаметров отверстий. Для точного измерения их нужно “прокачивать” в отверстии, чтобы найти минимальное или максимальное отклонение.
    • Использование: Широко применяются в механике, при ремонте двигателей (измерение износа цилиндров), в машиностроении.
  2. Микрометрические нутромеры (трехконтактные):
    • Принцип работы: Эти нутромеры работают по принципу микрометра. У них есть три равномерно расположенных контакта, которые одновременно выдвигаются при вращении барабана. Это позволяет получать очень точное, самоцентрирующееся измерение.
    • Особенности: Наиболее точные среди ручных нутромеров. Они сразу дают абсолютное значение размера без необходимости “прокачивать” или использовать концевые меры (хотя для настройки все равно нужны).
    • Использование: Применяются для самых ответственных измерений, где требуется максимальная точность: в производстве прецизионных деталей, в метрологии, при контроле качества.
  3. Штангеннутромеры:
    • Принцип работы: Это, по сути, разновидность штангенциркуля, адаптированная для внутренних измерений. У них есть специальные губки, которые расширяются внутрь отверстия.
    • Особенности: Менее точны, чем индикаторные или микрометрические нутромеры, но более универсальны для относительно грубых измерений больших отверстий или пазов. У них обычно большой диапазон измерения.
    • Использование: Подходят для общих слесарных работ, для измерения больших диаметров труб, каналов.
  4. Нутромеры для малых отверстий (шарнирные):
    • Принцип работы: Выглядят как две сферы или полусферы на шарнире, которые раздвигаются внутри отверстия. Затем их фиксируют и измеряют их разведенное состояние обычным микрометром.
    • Особенности: Используются для очень малых диаметров, куда не влезут другие нутромеры. Не дают прямого измерения.
    • Использование: Для измерения отверстий диаметром от нескольких миллиметров.
  5. Цифровые нутромеры:
    • Принцип работы: Могут быть как индикаторными, так и микрометрическими, но вместо аналогового циферблата имеют цифровой дисплей.
    • Особенности: Удобство считывания, отсутствие ошибок параллакса, возможность переключения единиц измерения, сохранение показаний.
    • Использование: Становятся все более популярными благодаря простоте использования и высокой скорости работы.

Как пользоваться нутромером: Важные нюансы

Работа с нутромером требует сноровки и понимания. Вот несколько советов:

  1. Калибровка – это святое: Прежде чем начать измерения, нутромер обязательно нужно откалибровать. Для индикаторных нутромеров это обычно делается с помощью специальных установочных колец (эталонных калибров) или с помощью наружного микрометра. Вы выставляете нутромер на заведомо известный размер, и только после этого приступаете к измерениям. Для микрометрических нутромеров (трехконтактных) тоже есть свои установочные кольца.
  2. Чистота – наше всё: Как и для любого точного инструмента, измеряемая поверхность и сам нутромер должны быть абсолютно чистыми. Пыль, грязь, стружка – всё это искажает показания.
  3. Температурный режим: Старайтесь проводить измерения при одной и той же температуре (желательно, комнатной). Металлы расширяются и сжимаются, и даже небольшая разница в температуре может дать погрешность, особенно на больших размерах.
  4. Аккуратность и плавность: Вводите нутромер в отверстие аккуратно, без перекосов и ударов. Особенно это касается индикаторных нутромеров – их измерительные наконечники довольно хрупкие.
  5. “Прокачивание” (для индикаторных): Если вы используете индикаторный нутромер, вам нужно “прокачать” его в отверстии, пока стрелка индикатора не остановится в крайней точке (обычно это точка минимального отклонения для измерения диаметра). Именно это значение и будет истинным.
  6. Чувство усилия: Не давите на нутромер с силой. Измерительные поверхности должны касаться стенок детали легко, без деформации.

Нутромер в наши дни: Невидимый герой точности

Несмотря на появление всё более сложных и автоматизированных систем контроля, ручные нутромеры остаются незаменимым инструментом. В условиях цеха, на сборке, в ремонтной мастерской – там, где нужно быстро и точно измерить внутренний размер, не прибегая к сложным лабораторным установкам, нутромер справляется лучше всего.

Он позволяет не просто “проверить”, а “измерить” – понять, насколько изношен цилиндр двигателя, насколько точно выполнен внутренний диаметр подшипника или втулки, соответствует ли паз заданным параметрам.

Так что, если вы когда-нибудь столкнетесь с задачей измерения “изнутри”, вспомните о нутромере. Это тот самый инструмент, который незаметно, но крайне эффективно помогает нам добиваться точности и качества в мире, где каждый микрон имеет значение.
